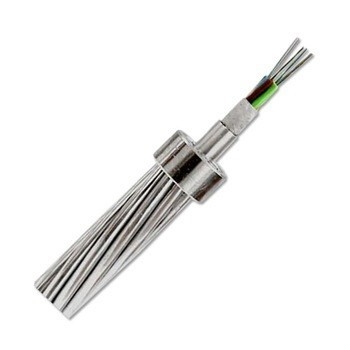

Cáp OPGW loại PBT đa chế độ 100m-1000m Cáp quang đường kính lớn
| Nguồn gốc | Dongguan Trung Quốc |
|---|---|
| Hàng hiệu | MingTong |
| Chứng nhận | ISO |
| Số lượng đặt hàng tối thiểu | 20km |
| Giá bán | 500-5000RNB/KM |
| chi tiết đóng gói | Cuộn gỗ + hộp các tông / cuộn gỗ + bảng gỗ |
| Thời gian giao hàng | Nó phụ thuộc vào tình hình thực tế |
| Điều khoản thanh toán | L/C, T/T. |
| Khả năng cung cấp | 200km/ngày |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tên | cáp OPGW | Ứng dụng | Không khí |
|---|---|---|---|
| Loại sợi | G652d | Số lượng dây dẫn | Lõi 2-36 |
| Bán kính uốn | 15D-20D | Nhịp | 100m-1000m |
| điện áp khu vực đặt | 12-25KV | Nhiệt độ hoạt động | -40°C đến +70°C |
| Điểm nổi bật | Cáp quang không thấm nước, dây nền sợi quang | ||
| Làm nổi bật | Cáp OPGW loại PBT,Cáp OPGW 100m,Cáp quang đường kính lớn 1000m |
||
Mô tả sản phẩm
Cáp PBT đa chế độ loại OPGW Chiều kính lớn và dung lượng sợi Cáp quang sợi 162.0kN/Mm2 Modulus of Elasticity

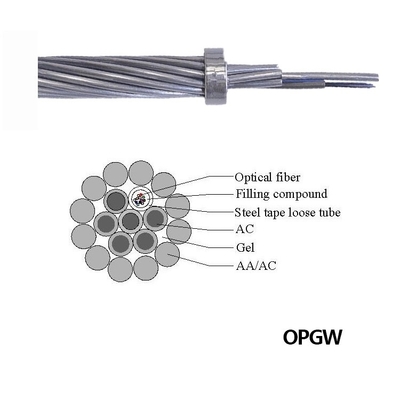

Các ống thép không gỉ trung tâm được bao quanh bởi một hoặc hai lớp dây thép nhôm bọc ((ACS) hoặc hỗn hợp các dây ACS và dây hợp kim nhôm. là các cáp được sử dụng rộng rãi nhất,thiết kế của họ được điều chỉnh đầy đủ cho các nhu cầu đường dây điện phổ biến nhất.
Hình ảnhSợi Đặc điểm
Các đặc điểm quang học, hình học, cơ học và môi trường của ITU-T G.652D sợi quang phải phù hợp với bảng dưới đây:
| Đặc điểm | Các giá trị cụ thể | Đơn vị | ||
| Đặc điểm quang học | ||||
| Chiều kính trường chế độ | ở 1310nm | 9.1±0.5 | μm | |
| ở 1550nm | 10.3 ± 0.7 | mm | ||
| Tỷ lệ suy giảm | ở 1310nm | ≤0.36 | dB/km | |
| ở 1550nm | ≤0.23 | dB/km | ||
| Sự không đồng nhất của sự suy giảm | ≤0.05 | dB | ||
| Độ dài sóng phân tán bằng không (λ0) | 1300 ¥1324 | nm | ||
| Độ nghiêng phân tán tối đa bằng không (S)0max) | ≤0.092 | ps/(nm2·km) | ||
| hệ số phân tán chế độ phân cực (PMD)Q) | ≤0.2 | |||
| Độ dài sóng cắt (λ)cc) | ≤1260 | nm | ||
| Tỷ lệ phân tán | 1288 ∼ 1339nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤ 18 | ps/(nm·km) | ||
| Chỉ số khúc xạ nhóm hiệu quả (N)eff) | ở 1310nm | 1.466 | - Không. | |
| ở 1550nm | 1.467 | - Không. | ||
| Đặc điểm hình học | ||||
| Chiều kính lớp phủ | 125.0±1.0 | μm | ||
| Không hình tròn lớp phủ | ≤1.0 | % | ||
| Chiều kính lớp phủ | 245.0±10.0 | μm | ||
| Lỗi đồng tâm lớp phủ | ≤120 | μm | ||
| Lớp phủ không hình tròn | ≤ 6.0 | % | ||
| Lỗi đồng tâm lớp phủ lõi | ≤0.8 | μm | ||
| Lỗi đồng tâm lớp phủ / lớp phủ | ≤120 | μm | ||
| Đặc điểm cơ khí | ||||
| Curling | ≥ 4 | m | ||
| Khả năng chống căng thẳng | ≥ 0.69 | GPa | ||
| Sức mạnh của dải phủ | Giá trị trung bình | 1.0-5.0 | N | |
| Giá trị đỉnh | 1.3-8.9 | N | ||
| Mất độ uốn nắn vĩ mô | F60mm, 100 vòng tròn, ở 1550nm | ≤0.05 | dB | |
| F32mm, 1 vòng tròn, ở 1550nm | ≤0.05 | dB | ||
Thông số kỹ thuật của OPGW
| Các mục | Dữ liệu kỹ thuật | ||
| Bị mắc cạn | Trọng tâm, lớp 1, lớp 2 | ||
| Hướng thả | Lớp ngoài làĐúng rồi.tay | ||
| Chiều kính cáp (tên) | 20.0mm | ||
| Trọng lượng cáp (khoảng) | 1365kg/km | ||
| Phương tiện hỗ trợ cắt ngang | AS Wire | 188.5mm2 | |
| Độ bền kéo theo định số (RTS) | 205kN | ||
| Mô đun độ đàn hồi (E-Modulus) | 162.0kN/mm2 | ||
| Tỷ lệ kéo dài nhiệt | 13.0×10-6/K | ||
| Năng lực làm việc tối đa (40%RTS) | 82.0kN | ||
| Căng thẳng hàng ngày (EDS) (RTS) | 36.9 ~ 51.25kN | ||
| Chống DC ở 20°C | 0.442 ohm/km | ||
| Lưu lượng thời gian ngắn (1,0s, 40°C~200°C) | 13.62kA | ||
| Khả năng điện thời gian ngắn I2t | 185.4kA2s | ||
| Khoảng bán kính uốn cong tối thiểu | Cài đặt | 30 lần đường kính cáp | |
| Hoạt động | 15 lần đường kính cáp | ||
| Phạm vi nhiệt độ | Cài đặt | -10°C~+60°C | |
| Lưu trữ & vận chuyển | -40°C~+60°C | ||
| Hoạt động | -40°C~+80°C | ||
FIber vàLlợnTu-be CmùiTôi...dentification
Các sợi riêng lẻ và ống lỏng phải phù hợp với tiêu chuẩn TIA/EIA-598-A và mã màu như sau.
ống thép 1 (sợi số 1-12): Sợi quang đơn chế độ (SM)
Màu sắc sợi
| Không. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | Màu đỏ | Tự nhiên | Màu vàng | Violeta | Màu hồng | Aqua |
Bụi thép 2 (sợi số 13-24): Sợi quang đơn chế độ (SM)
Một chất đánh dấu màu đen (50mm pitch)
| Không. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | Màu đỏ | Tự nhiên | Màu vàng | Violeta | Màu hồng | Aqua |
ống thép 3 (sợi số 25-36): Sợi quang đơn chế độ (SM)
Một chất đánh dấu màu đen (100mm pitch)
| Không. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | Màu đỏ | Tự nhiên | Màu vàng | Violeta | Màu hồng | Aqua |
Bụi thép 4 (sợi số 37-48): Sợi quang đơn chế độ (SM)
Một chất đánh dấu màu đen (150mm pitch)
| Không. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | Màu đỏ | Tự nhiên | Màu vàng | Violeta | Màu hồng | Aqua |

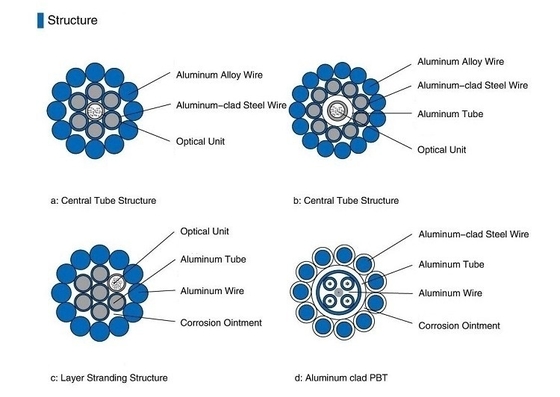

Cấu trúc sản phẩm
