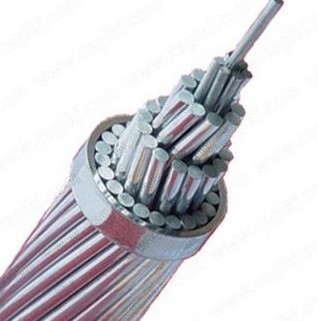

Cáp OPGW ống SS trung tâm G652D, cáp quang treo trên không
| Nguồn gốc | Dongguan Trung Quốc |
|---|---|
| Hàng hiệu | MingTong |
| Chứng nhận | ISO |
| Số lượng đặt hàng tối thiểu | 20km |
| Giá bán | 500-5000RNB/KM |
| chi tiết đóng gói | Cuộn gỗ + hộp các tông / cuộn gỗ + bảng gỗ |
| Thời gian giao hàng | Nó phụ thuộc vào tình hình thực tế |
| Điều khoản thanh toán | L/C, T/T. |
| Khả năng cung cấp | 200km/ngày |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Điểm nổi bật | Dây nền sợi quang, cáp quang chống thấm nước | Tên | cáp OPGW |
|---|---|---|---|
| Số lượng sợi | 48 | Đường kính ngoài | 14,5mm |
| Cài đặt | Đường dây truyền tải điện | phong tục | tùy chỉnh có sẵn |
| OEM | Đúng | ||
| Làm nổi bật | Cáp OPGW ống SS trung tâm,Cáp OPGW G652D,Cáp quang treo trên không |
||
Mô tả sản phẩm
Dây tiếp đất trên không tổng hợp OPGW ống SS trung tâm ≤0.05dB Độ không đồng đều suy hao
Thông số kỹ thuật cáp quang
Sợi quang Đặc tính
Các đặc tính quang học, hình học, cơ học và môi trường của sợi quang ITU-T G.652.D phải tuân theo bảng dưới đây:
| Đặc tính | Giá trị quy định | Đơn vị | ||
| Đặc tính quang học | ||||
| Đường kính trường mode | ở 1310nm | 9.1±0.5 | μm | |
| ở 1550nm | 10.3 ± 0.7 | mm | ||
| Hệ số suy hao | ở 1310nm | ≤0.36 | dB/km | |
| ở 1550nm | ≤0.23 | dB/km | ||
| Độ không đồng đều suy hao | ≤0.05 | dB | ||
| Bước sóng tán sắc bằng không ( λ0) | 1300 ～1324 | nm | ||
| Độ dốc tán sắc bằng không tối đa (S0max) | ≤0.092 | ps/(nm2·km) | ||
| Hệ số tán sắc mode phân cực (PMDQ) | ≤0.2 | |||
| Bước sóng cắt (λcc) | ≤1260 | nm | ||
| Hệ số tán sắc | 1288～1339nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤18 | ps/(nm·km) | ||
| Chỉ số khúc xạ nhóm hiệu dụng (Neff) | ở 1310nm | 1.466 | － | |
| ở 1550nm | 1.467 | － | ||
| Đặc tính hình học | ||||
| Đường kính lớp phủ | 125.0±1.0 | μm | ||
| Độ không tròn của lớp phủ | ≤1.0 | % | ||
| Đường kính lớp phủ | 245.0±10.0 | μm | ||
| Lỗi đồng tâm lớp phủ-lớp phủ | ≤12.0 | μm | ||
| Độ không tròn của lớp phủ | ≤6.0 | % | ||
| Lỗi đồng tâm lõi-lớp phủ | ≤0.8 | μm | ||
| Lỗi đồng tâm lớp phủ / lớp phủ | ≤12.0 | μm | ||
| Đặc tính cơ học | ||||
| Uốn cong | ≥4 | m | ||
| Ứng suất chịu tải | ≥0.69 | GPa | ||
| Lực tước lớp phủ | Giá trị trung bình | 1.0-5.0 | N | |
| Giá trị đỉnh | 1.3-8.9 | N | ||
| Tổn hao uốn cong lớn | Φ60mm, 100 vòng, ở 1550nm | ≤0.05 | dB | |
| Φ32mm, 1 vòng, ở 1550nm | ≤0.05 | dB | ||
Kết cấu và thông số cáp
Dây tiếp đất trên không bằng dây thép bọc nhôm (AS) và ống thép không gỉ chứa sợi quang.
3.2 Loại cáp: OPGW-48B1.3-190[205;185.4]
3.2.1 Mặt cắt ngang của OPGW
| Cấu trúc | Vật liệu | Số | Đường kính vật liệu | ||
| Sợi | G.652.D | 48 | |||
| Trung tâm | Dây AS 20% | 1 | Đường kính | 4.0mm | |
| Lớp 1 | Ống SUS | 4 | Đường kính | 4.0mm | |
| Dây AS 20% | 2 | Đường kính | 4.0mm | ||
| Lớp 2 | Dây AS 20% | 12 | Đường kính | 4.0mm | |
Thông số kỹ thuật của OPGW
| Mục | Dữ liệu kỹ thuật | ||
| Bện | Lõi, lớp 1, lớp 2 | ||
| Hướng bện | Lớp ngoài cùng làphảitay | ||
| Đường kính cáp (Danh nghĩa) | 20.0mm | ||
| Trọng lượng cáp (Xấp xỉ) | 1365kg/km | ||
| Mặt cắt ngang hỗ trợ | Dây AS | 188.5mm2 | |
| Độ bền kéo định mức (RTS) | 205kN | ||
| Mô đun đàn hồi (E-Modulus) | 162.0kN/mm2 | ||
| Hệ số giãn nở nhiệt | 13.0×10-6/K | ||
| Ứng suất làm việc tối đa (40%RTS) | 82.0kN | ||
| Ứng suất hàng ngày (EDS)(18%～25%RTS) | 36.9~51.25kN | ||
| Điện trở DC ở 20℃ | 0.442 ohm/km | ||
| Dòng điện ngắn hạn (1.0s, 40℃～200℃) | 13.62kA | ||
| Khả năng dòng điện ngắn hạn I2t | 185.4kA²s | ||
| Bán kính uốn cong tối thiểu | Lắp đặt | 30 lần đường kính cáp | |
| Vận hành | 15 lần đường kính cáp | ||
| Phạm vi nhiệt độ | Lắp đặt | -10℃~+60℃ | |
| Lưu trữ & vận chuyển | -40℃~+60℃ | ||
| Vận hành | -40℃~+80℃ | ||
Sợi và Loose Tube Color Nhận dạng
Các sợi và ống lỏng lẻo riêng lẻ phải tuân theo tiêu chuẩn TIA/EIA-598-A và mã màu như sau.
Ống thép 1 (Sợi số 1-12): Sợi quang đơn mode (SM)
Màu sợi
| KHÔNG. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Màu | Xanh lam | Cam | Xanh lục | Nâu | Xám | Trắng | Đỏ | Tự nhiên | Vàng | Tím | Hồng | Xanh ngọc |
Ống thép 2 (Sợi số 13-24): Sợi quang đơn mode (SM)
Một vạch đen (khoảng cách 50mm)
| KHÔNG. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Màu | Xanh lam | Cam | Xanh lục | Nâu | Xám | Trắng | Đỏ | Tự nhiên | Vàng | Tím | Hồng | Xanh ngọc |
Ống thép 3 (Sợi số 25-36): Sợi quang đơn mode (SM)
Một vạch đen (khoảng cách 100mm)
| KHÔNG. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Màu | Xanh lam | Cam | Xanh lục | Nâu | Xám | Trắng | Đỏ | Tự nhiên | Vàng | Tím | Hồng | Xanh ngọc |
Ống thép 4 (Sợi số 37-48): Sợi quang đơn mode (SM)
Một vạch đen (khoảng cách 150mm)
| KHÔNG. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| Màu | Xanh lam | Cam | Xanh lục | Nâu | Xám | Trắng | Đỏ | Tự nhiên | Vàng | Tím | Hồng | Xanh ngọc |
Đóng gói và Vận chuyển
OPGW phải được quấn chặt và đều trên một guồng gỗ-sắt chắc chắn, tuân theo ANSI/AA 53-1981 hoặc tương đương. Guồng phải được chèn bằng các thanh gỗ-sắt chắc chắn để ngăn OPGW bị hư hỏng trong quá trình vận chuyển, xử lý, lưu trữ và vận hành thông thường.
Bản vẽ của Guồng
