Örgülü OPGW Suya Dayanıklı Fiber Optik Kablo, Kompozit Havai Topraklama Kablosu 205kN RTS
| Menşe yeri | Dongguan Çin |
|---|---|
| Marka adı | MingTong |
| Sertifika | ISO |
| Min sipariş miktarı | 20km |
| Fiyat | 500-5000RNB/KM |
| Ambalaj bilgileri | Ahşap kaydırma + karton kutu / ahşap kaydırma + ahşap tahta |
| Teslim süresi | Gerçek duruma bağlıdır |
| Ödeme koşulları | L/C, T/T |
| Yetenek temini | 200km/Gün |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Çalışma sıcaklığı | -40°C ila + 70°C | İsim | OPGW kablosu |
|---|---|---|---|
| Başvuru | Anten topraklama kablosunun değiştirilmesi | Vurgulamak | OPGW Fiber Kablo, Su geçirmez fiber optik kablo |
| Vurgulamak | OPGW su geçirmez fiber optik kablo,Su geçirmez fiber optik kablo,Kompozit Üstte Toprak Tel 205kN |
||
Ürün Açıklaması

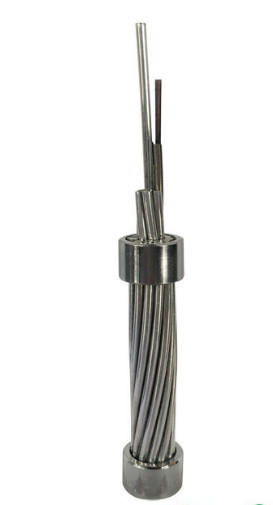

Çizilmiş OPGW su geçirmez fiber optik kablosu, kompozit yerüstü kablo 205kN RTS
Optik fiber kablosu için teknik özellikler
Optik fiber kompozite yerleştirme kablosu (OPGW), optik fiber içeren bir yerleştirme kablosudur.Temel olarak 110KV iletişim hatları için kullanılır., 220KV, 500KV, 750KV ve yeni hava üstü yüksek gerilimli aktarım sistemi.Optik iletişim hattını ekleyin., kısa süreli akım iletebilir ve yıldırım karşıtı koruma sağlar.
Özellikleri ve avantajları
1- Mevcut hava toprak tellerini değiştirmek, güç sistemlerinin iletişim hatlarını yükseltmek.
2Yeni hava güç hatları inşa edilecekse, toprak teline eşzamanlı planlama ve tasarım
3. En iyi koruma ile paslanmaz boru lif birimi sağlamak
4. Büyük hatası kısa devre akımı yürütmek ve yıldırım koruma sağlamak
5. HIH fiber sayımı ve süper yüksek voltajlı elektrik hatlarında uygulama için uygundur
6. Diflüent toprak telinin uygun gerginlik-sıkışması ile eşleş.
Uygulama
Optik fiber kompozit toprak tel [OPGW] yeni elektrik hatlarına yerleştirilmek için uygun ve çift fonksiyonlu toprak tel ve iletişim.Özellikle normal elektrik hatlarına ve ekstra yüksek voltajlı elektrik hatlarına monte edilmek için. OPGW, fiber iletişim fonksiyonunu artıran eski elektrik hattının geleneksel zemin kablosunu değiştirebilir. Kısa devre akımı iletebilir ve yıldırım direnci sağlarlar.
Optik fiber Özellikleri
ITU-T G'nin optik, geometrik, mekanik ve çevresel özellikleri.652.D optik fiber aşağıdaki tabloya uygun olmalıdır:
| Özellikleri | Belirli Değerler | Birimler | ||
| Optik özellikleri | ||||
| Mod alanı çapı | 1310nm'de | 9.1±0.5 | μm | |
| 1550nm'de | 10.3 ± 0.7 | mm | ||
| Zayıflama katsayısı | 1310nm'de | ≤0.36 | dB/km | |
| 1550nm'de | ≤0.23 | dB/km | ||
| Zayıflama eşitsizliği | ≤0.05 | dB | ||
| Sıfır dağılım dalga boyu (λ0) | 1300 ¥1324 | nm | ||
| En yüksek sıfır dağılım eğim (S)0max) | ≤0.092 | ps/(nm2·km) | ||
| Polarizasyon modunun dağılım katsayısı (PMD)Q) | ≤0.2 | |||
| Kesme dalga boyu (λ)cc) | ≤1260 | nm | ||
| Dağınıklık katsayısı | 1288~1339nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤18 | ps/(nm·km) | ||
| Etkili grup kırılma indeksi (N)eff) | 1310nm'de | 1.466 | - Evet. | |
| 1550nm'de | 1.467 | - Evet. | ||
| Geometrik özellik | ||||
| Kaplama çapı | 125.0±1.0 | μm | ||
| Kaplama dairesel olmayan | ≤1.0 | % | ||
| Kaplama çapı | 245.0±10.0 | μm | ||
| Kaplama kaplama konsantrisite hatası | ≤12.0 | μm | ||
| Kaplama dairesel olmayan | ≤6.0 | % | ||
| Çekirdek kaplama konsantrizite hatası | ≤0.8 | μm | ||
| Kaplama / kaplama konsantrisite hatası | ≤12.0 | μm | ||
| Mekanik özellikleri | ||||
| Curling | ≥ 4 | m | ||
| Sıkıntı kanıtlaması | ≥ 0.69 | GPa | ||
| Kaplama şeridi gücü | Ortalama değer | 1.0-5.0 | N | |
| Zirve değeri | 1.3-8.9 | N | ||
| Makro bükme kaybı | F60mm, 100 daire, 1550nm | ≤0.05 | dB | |
| F32mm, 1 daire, 1550nm. | ≤0.05 | dB | ||
ÖzellikleriKablo
Kablo Yapımı ve Parametri
Alüminyum kaplamalı çelik telden (AS) ve optik lif içeren paslanmaz çelik borudan yapılmış üst zemin tel.
3.2Kablo tipi: OPGW-48B1.3-190[205;185.4

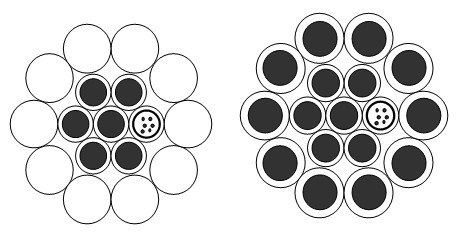

3.2.1 OPGW'nin çapraz kesimi
| Yapı | Malzeme | - Hayır, hayır. | Malzeme çapı | ||
| Fiber | G.652. D | 48 | |||
| Merkezi | %20AS tel | 1 | Çapraz | 4.0mm | |
| Katman 1 | SUS Tube | 4 | Çapraz | 4.0mm | |
| %20AS tel | 2 | Çapraz | 4.0mm | ||
| Katman 2 | %20AS tel | 12 | Çapraz | 4.0mm | |
| Parçalar | Teknik veriler | ||
| Sıkışmış. | Çekirdek, katman 1, katman 2 | ||
| İskele yönü | Dış katman- Evet.El | ||
| Kablo çapı (Nominel) | 20.0mm | ||
| Kablo ağırlığı (yaklaşık) | 1365 kg/km | ||
| Destekleyici Kesit | AS Kablo | 188.5mm2 | |
| RTS (Rated Tensile Strength) | 205kN | ||
| Elastiklik modülü (E-Modulus) | 162.0kN/mm2 | ||
| Termal uzatma katsayısı | 13.0×10-6/K | ||
| Maksimum Çalışma Stresleri (40% RTS) | 82.0kN | ||
| Gündelik Stres (EDS) (%18~25%RTS) | 36.9~51.25kN | ||
| 20°C'de DC direnci | 0.442 ohm/km | ||
| Kısa süreli akım (1.0s, 40°C~200°C) | 13.62kA | ||
| Kısa süreli akım Kapasitesi I2t | 185.4kA2s | ||
| Minimum bükme yarıçapı | Kurulum | Kablo çapının 30 katı | |
| Operasyon | Kablo çapının 15 katı | ||
| Sıcaklık aralığı | Kurulum | -10°C~+60°C | |
| Depolama ve nakliye | -40°C~+60°C | ||
| Operasyon | -40°C~+80°C | ||
Fİber veLOrospuTUbe CkokusuKimlik
Bireysel lifler ve gevşek borular TIA/EIA-598-A standardına ve aşağıdaki renk koduna uygun olmalıdır.
Çelik boru 1 (No.1-12 lifleri): Tek modlu optik fiber (SM)
Fiber Renkleri
| Hayır, hayır. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Renk | Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | Kırmızı | Doğa | Sarı | Mor | Pembe | Aqua |
Çelik boru 2 (No.13-24 lifleri): Tek modlu optik fiber (SM)
Siyah bir izleyici (50 mm mesafe)
| Hayır, hayır. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Renk | Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | Kırmızı | Doğa | Sarı | Mor | Pembe | Aqua |
Çelik boru 3 (No.25-36 lifleri): Tek modlu optik fiber (SM)
Siyah bir izleyici (100 mm mesafe)
| Hayır, hayır. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Renk | Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | Kırmızı | Doğa | Sarı | Mor | Pembe | Aqua |
Çelik boru 4 (No.37-48 lifleri): Tek modlu optik fiber (SM)
Siyah bir izleyici (150 mm mesafe)
| Hayır, hayır. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| Renk | Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | Kırmızı | Doğa | Sarı | Mor | Pembe | Aqua |
Ambalaj ve Nakliye
OPGW, ANSI/AA 53-1981 veya eşdeğer standartlara uygun olan sağlam bir ahşap demir rulo üzerinde sıkı ve eşit bir şekilde sarılır.OPGW'nin sıradan nakliye sırasında hasar görmesini önlemek için rulo sağlam ahşap demir battenslerle geriye bırakılır., taşıma, depolama ve ipleme işlemleri.
Makara Çizimi
