PBT multi-modo tipo OPGW cable óptico de tierra de gran diámetro de capacidad de fibra de fibra óptica
| Lugar de origen | Dongguan China |
|---|---|
| Nombre de la marca | MingTong |
| Certificación | ISO |
| Cantidad de orden mínima | 20 km |
| Precio | 500-5000RNB/KM |
| Detalles de empaquetado | Scroll de madera + caja de cartón / pergamino de madera + tablero de madera |
| Tiempo de entrega | Depende de la situación real |
| Condiciones de pago | L/C, T/T |
| Capacidad de la fuente | 200km/Day |
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Solicitud | Aéreo | Tipo de fibra | G652D |
|---|---|---|---|
| Número de conductores | 2-36 base | Durar | 100M-1000M |
| Colocación de voltaje del área | 12-25KV | Radio de flexión | 15D-20D |
| Temperatura de funcionamiento | -40 °C a + 70 °C | Destacar | Alambre de tierra de fibra óptica, cable de fibra óptica impermeable |
| Nombre | cable del opgw | ||
| Resaltar | El cable de tierra óptico OPGW de múltiples modos,Cables ópticos de tierra de tipo PBT OPGW,Cables de tierra de fibra óptica OPGW |
||
Descripción de producto
Cable de fibra óptica OPGW tipo PBT de modo múltiple, gran diámetro y capacidad de fibra

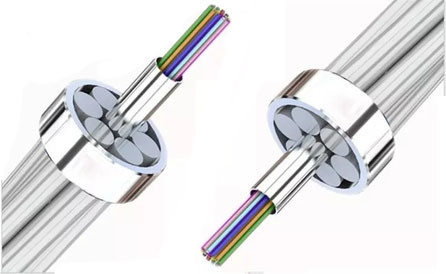

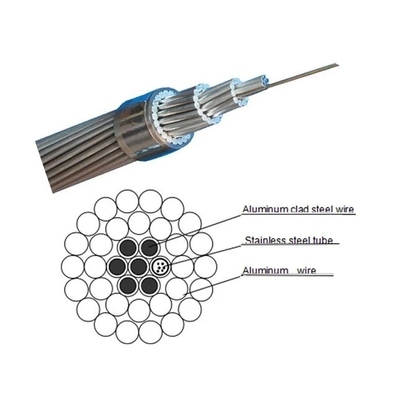

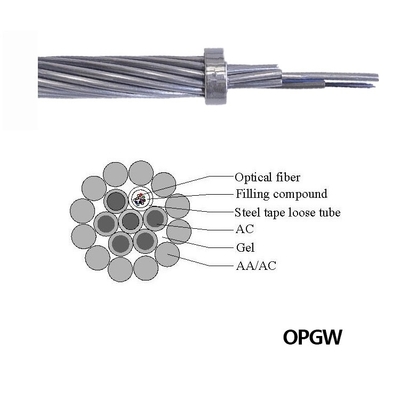

OPGW es un tipo de estructura de cable con compuesto de transmisión óptica y cable de tierra aéreo para la transmisión de energía. Funciona en la línea de transmisión de energía tanto como cable de fibra óptica como cable de tierra aéreo, lo que puede proporcionar protección contra rayos y conducir la corriente de cortocircuito. El OPGW consta de una unidad óptica de tubo de acero inoxidable, alambre de acero con revestimiento de aluminio, alambre de aleación de aluminio. Tiene una estructura de tubo de acero inoxidable central y una estructura de trenzado en capas. Podemos diseñar la estructura de acuerdo con las diferentes condiciones ambientales y los requisitos de los clientes.
Aplicación
1. El cable de tierra compuesto de fibra óptica [OPGW] es adecuado para la instalación en nuevas líneas eléctricas con doble función de cable de tierra y comunicación.
2. Adaptarse para reemplazar el cable de tierra envejecido y la nueva estructura del cable de tierra de alto voltaje.
3. Protección contra rayos y conducción de la corriente de cortocircuito.
4. Capacidad de comunicación por fibra óptica.
Fibra óptica Características
Las características ópticas, geométricas, mecánicas y ambientales de la fibra óptica ITU-T G.652.D deben estar de acuerdo con la siguiente tabla:
| Características | Valores especificados | Unidades | ||
| Características ópticas | ||||
| Diámetro del campo modal | a 1310 nm | 9.1±0.5 | µm | |
| a 1550 nm | 10.3 ± 0.7 | mm | ||
| Coeficiente de atenuación | a 1310 nm | ≤0.36 | dB/km | |
| a 1550 nm | ≤0.23 | dB/km | ||
| No uniformidad de la atenuación | ≤0.05 | dB | ||
| Longitud de onda de dispersión cero ( λ0) | 1300 ～1324 | nm | ||
| Pendiente máxima de dispersión cero (S0max) | ≤0.092 | ps/(nm2·km) | ||
| Coeficiente de dispersión del modo de polarización (PMDQ) | ≤0.2 | |||
| Longitud de onda de corte (λcc) | ≤1260 | nm | ||
| Coeficiente de dispersión | 1288～1339nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤18 | ps/(nm·km) | ||
| Índice de refracción del grupo efectivo (Neff) | a 1310 nm | 1.466 | － | |
| a 1550 nm | 1.467 | － | ||
| Característica geométrica | ||||
| Diámetro del revestimiento | 125.0±1.0 | µm | ||
| No circularidad del revestimiento | ≤1.0 | % | ||
| Diámetro del recubrimiento | 245.0±10.0 | µm | ||
| Error de concentricidad del recubrimiento-revestimiento | ≤12.0 | µm | ||
| No circularidad del recubrimiento | ≤6.0 | % | ||
| Error de concentricidad núcleo-revestimiento | ≤0.8 | µm | ||
| Error de concentricidad revestimiento / recubrimiento | ≤12.0 | µm | ||
| Característica mecánica | ||||
| Rizado | ≥4 | m | ||
| Tensión de prueba | ≥0.69 | GPa | ||
| Fuerza de extracción del recubrimiento | Valor promedio | 1.0-5.0 | N | |
| Valor pico | 1.3-8.9 | N | ||
| Pérdida por macrocurvatura | Ф60mm, 100 círculos, a 1550nm | ≤0.05 | dB | |
| Ф32mm, 1 círculo, a 1550nm | ≤0.05 | dB | ||
Especificación de OPGW
| Artículos | Datos técnicos | ||
| Trenzado | Núcleo, capa 1, capa 2 | ||
| Dirección de trenzado | La capa exterior es derecha mano | ||
| Diámetro del cable (Nominal) | 20.0mm | ||
| Peso del cable (Aprox.) | 1365kg/km | ||
| Sección transversal de soporte | Alambre AS | 188.5mm2 | |
| Resistencia a la tracción nominal (RTS) | 205kN | ||
| Módulo de elasticidad (Módulo E) | 162.0kN/mm2 | ||
| Coeficiente de elongación térmica | 13.0×10-6/K | ||
| Tensión máxima de trabajo (40%RTS) | 82.0kN | ||
| Tensión diaria (EDS)(18%～25%RTS) | 36.9~51.25kN | ||
| Resistencia CC a 20℃ | 0.442 ohm/km | ||
| Corriente de corta duración (1.0s, 40℃～200℃) | 13.62kA | ||
| Capacidad de corriente de corta duración I2t | 185.4kA²s | ||
| Radio de curvatura mínimo | Instalación | 30 veces el diámetro del cable | |
| Operación | 15 veces el diámetro del cable | ||
| Rango de temperatura | Instalación | -10℃~+60℃ | |
| Almacenamiento y envío | -40℃~+60℃ | ||
| Operación | -40℃~+80℃ | ||

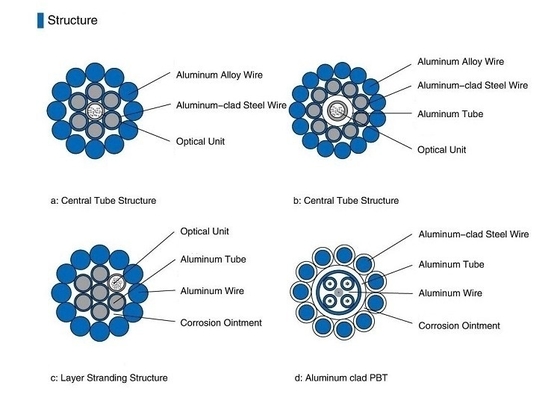

Estructura del producto
